1.1. 主要特点

•           频率范围：10MHz ～ 6 GHz/7.2 GHz；

•           功率范围：-45 dBm ～ ＋13 dBm；（超过此范围也能设置，精度下降）

•           功率步进：0.1dBm

•           尺寸小、重量轻，方便携带；

•           大容量锂电池，支持5V充电宝外供电；

•           PRO高级版支持：频率扫描、功率扫描、跳频输出、脉冲输出；

•           各版本支持功能见参数说明表格；

•           全频功率高精度校准（出厂自动校准）。

1.2. 功能特性

该射频信号源支持全频段频率可调，最小步进1Hz，功率可调，最小步进0.1dBm。

1.3. 技术参数

表格 1‑1 技术参数表

1.4. 应用领域

此款便携射频信号源适用于：系统集成，产线测试，实验室射频信号产生，自动测试系统等领域，研发调试-做为本振，接收机带内测试-接收机灵敏度，接收机带外测试-通道选择性，接收机带外测试–IMD，放大器非线性测试，激励-响应测试，EMI测试，射频放大器，射频增益模块，射频开关，射频滤波器，混频器，衰减器，双工器，线路衰减，天线测量，及干扰测试等相关测试。

一. 功能与使用

1.1. 端口及指示灯

1)     指示灯在正常开机时亮蓝色，充电时亮红色，充电完成亮绿色。

2)     USB接口为Micro USB，使用电源为5V/2A。

3)     射频输出接口：本仪器为标准SMA母头（SMA-K外螺内孔）应与标准公头（SMA-J内螺内针）配合使用。注意，SMA接口正常使用寿命约1千次（超过使用寿命后，信号接触损耗变大或接触不稳定），频繁更换天线或使用射频电缆，应使用SMA转接头延长原接口寿命。

1.2. 功能及使用说明

按键功能总体介绍：

1)     功能按键（F1～F6）与菜单标号一一对应，选择并按下分别进入各对应功能；

2)     （F6）键同时为开/关机键，在菜单页面长按POWER（F6）键关机（注：关机操作在返回主菜单下有效，其他界面为返回主菜单操作）。

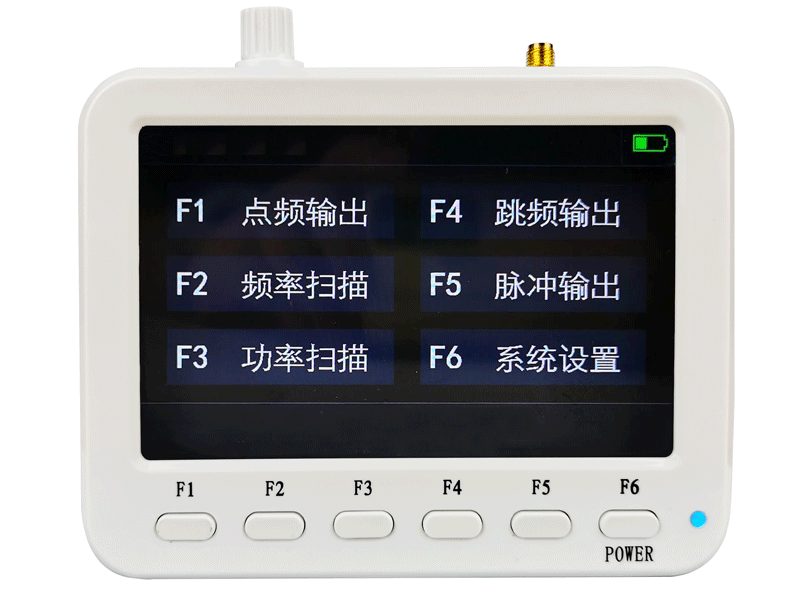

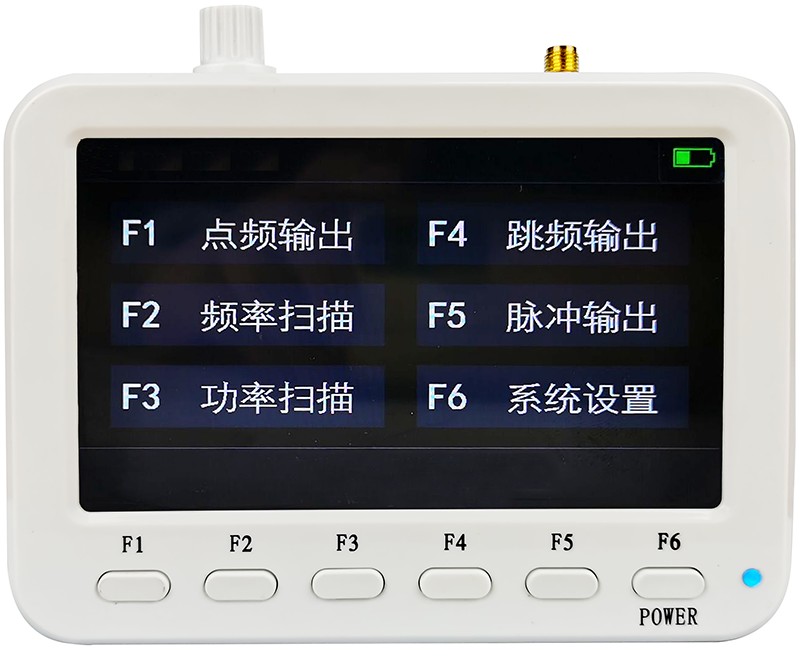

图  2‑2 信号源系统菜单

1.2.1. 点频输出

主菜单页面，单击F1进入点频输出。

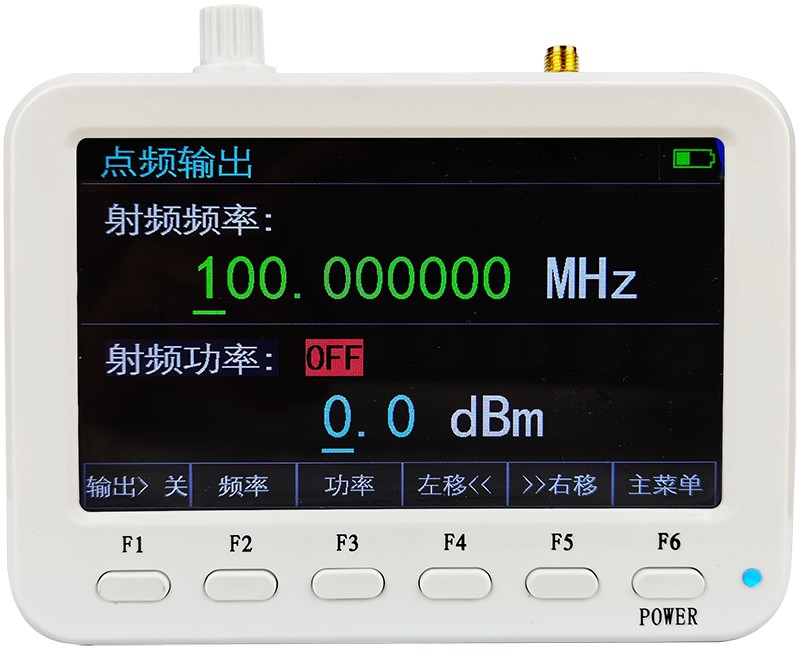

图  2‑3 点频输出界面视图

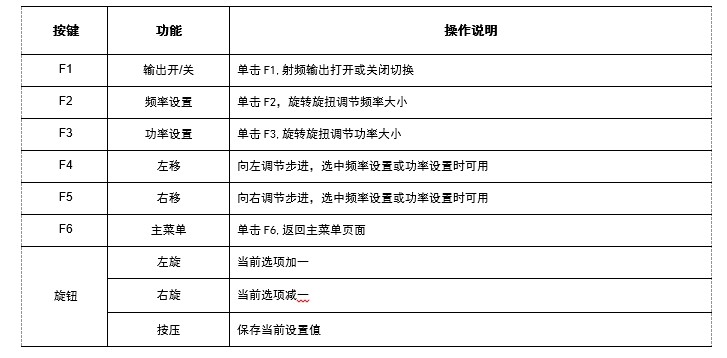

表格 2‑1点频输出操作说明

主菜单页面，单击F2进入频率扫描。

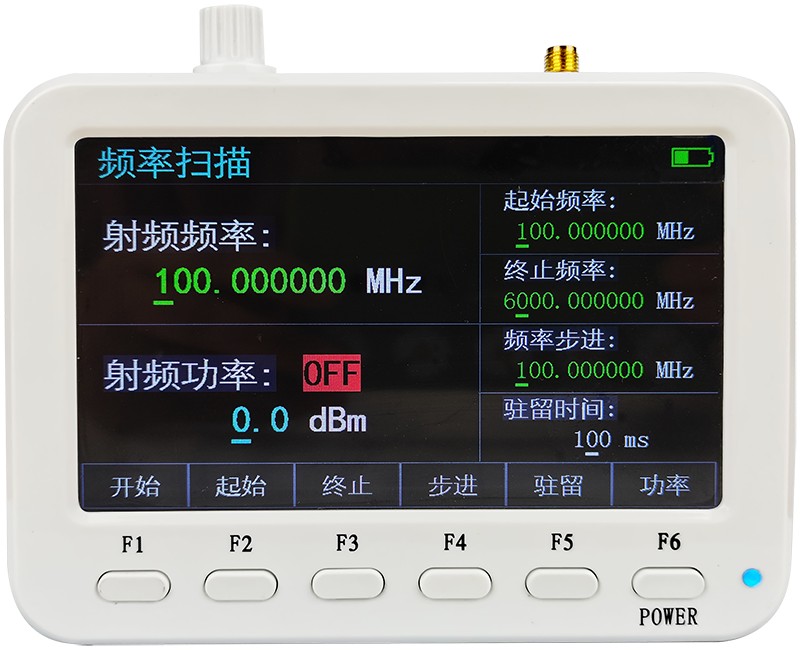

图  2‑4 频率扫描界面视图

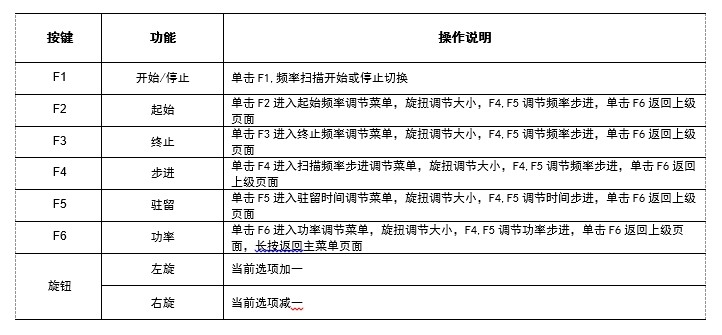

表格 2‑2 频率扫描操作说明

1.2.3. 功率扫描

主菜单页面，单击F3进入功率扫描。

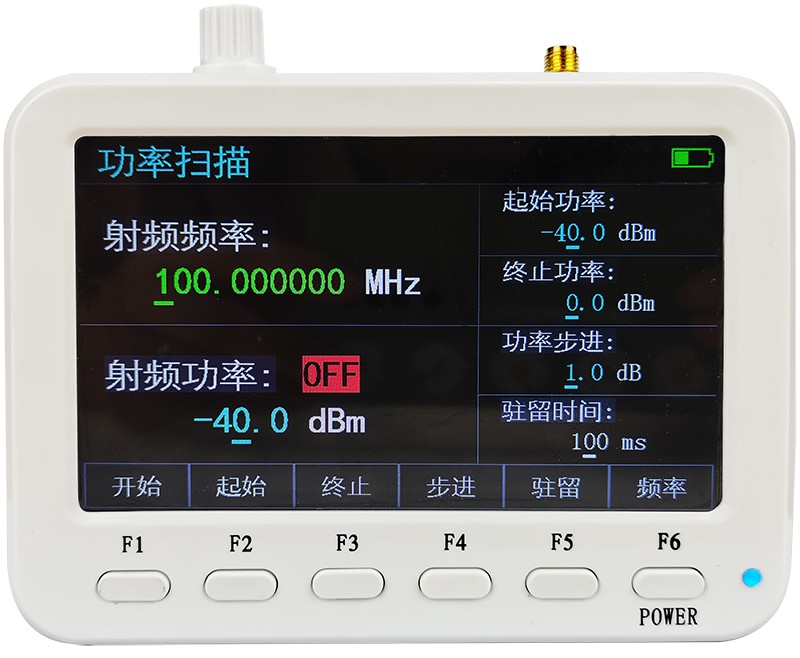

图  2‑5 功率扫描界面视图

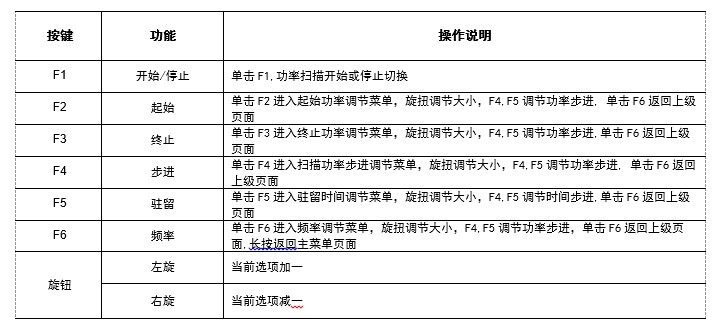

表格 2‑3功率扫描操作说明

主菜单页面，单击F4进入跳频输出。

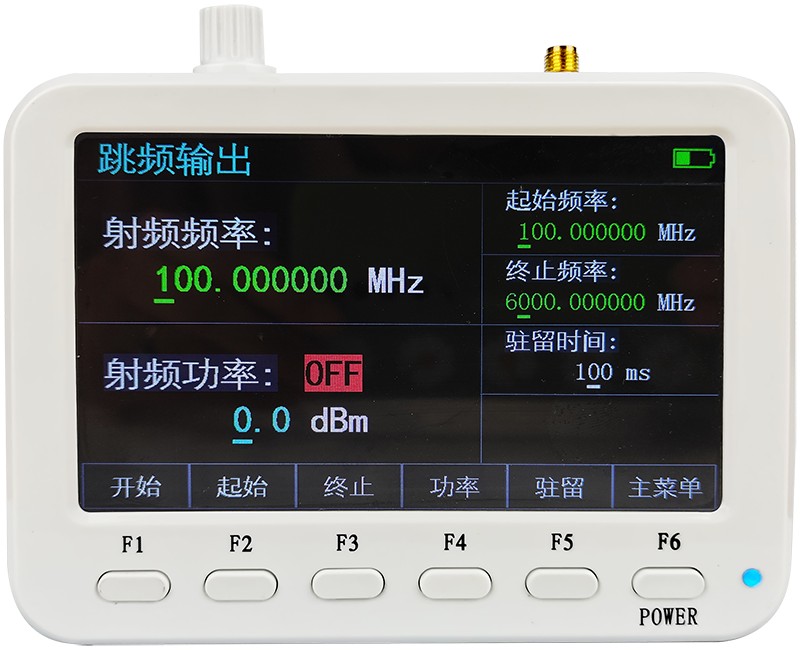

图  2‑6 调频输出界面视图

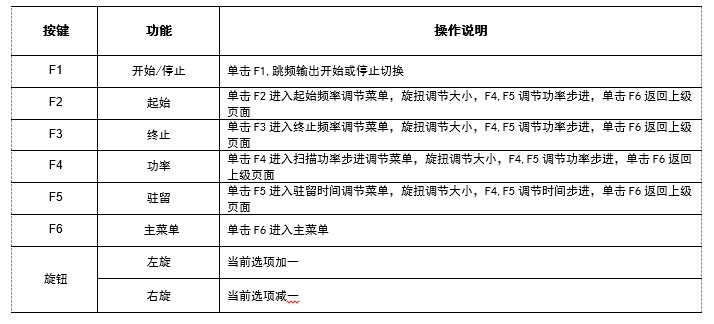

表格 2‑4跳频输出操作说明

1.2.5. 脉冲输出

主菜单页面，单击F5进入脉冲输出。

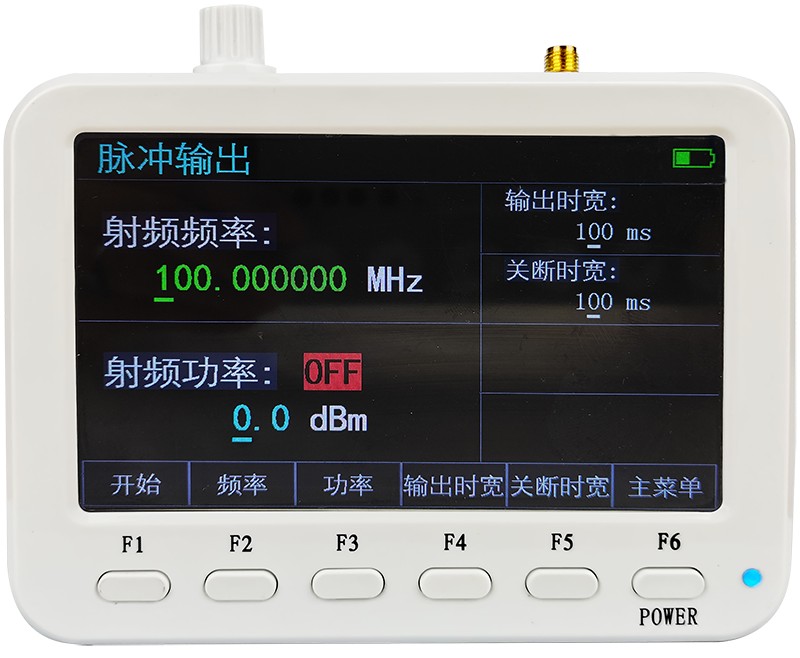

图  2‑7 脉冲输出界面视图

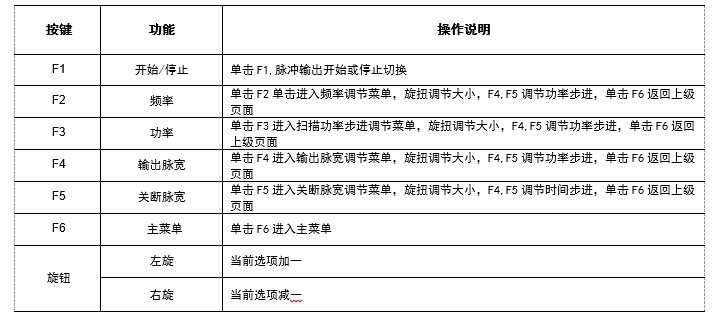

表格 2‑5脉冲输出操作说明

1.2.6. 系统设置

主菜单页面，单击F6进入系统设置。

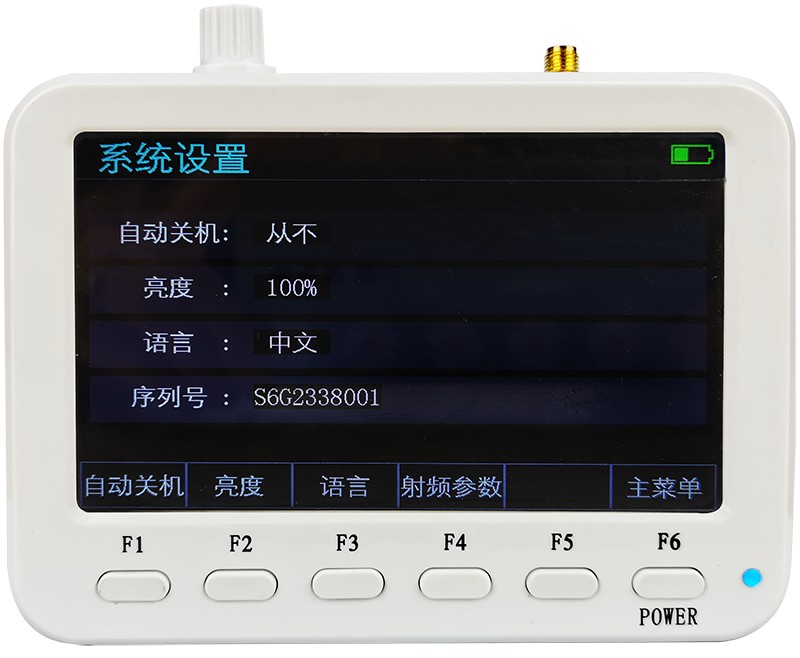

图  2‑8 系统设置界面视图

3.2. 相噪测试

-102.3dBc/Hz@1kHz，(1GHz,-5dBm)

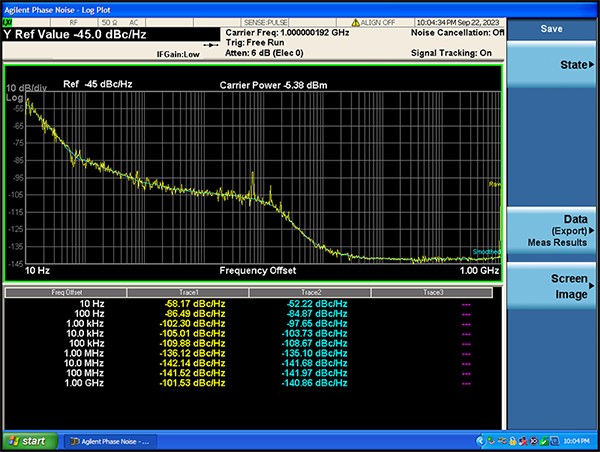

图  3‑2 相噪测试图

三. 维护保养

1)     长途搬运应放在包装或手提箱中，避免坠落、碰撞，不要和施工工具等硬物混装。搬运、携带时应当取下各种电缆，不可把测试线缆当提手使用。

2)     测试重型器件或连接粗壮馈线时，应使用柔软电缆转接，并通过校准来消除转接电缆的影响。

3)     安装接插件时，应对好位置，小心插入，轻晃慢拧，感受到芯针插入芯孔后，再拧紧螺纹。拧螺纹时应双手操作，一手握住主体避免旋转，另一手旋动螺套，切勿使整个插头旋转。对于不熟悉的接插件应注意检查，如果芯针过长、倾斜等，必须修复后再连接。

4)     防雨防潮。遇到下雨，应立即使仪器背面向上并尽快避雨。如果意外进水，应立即关闭电源。若经常野外使用，建议配备防水手提箱。

5)     冬天从室外进入有暖气的室内，请用塑料袋密封，直至温度平衡以后再从密封袋取出。如果仪器上结露，应烘干后再开机。

6)     为了保护电池，请经常为仪器充电，不要等到缺电告警时再充电。禁止长期浮充，如果需要长期连接充电器工作，请取下电池。

7)     仪器长期不用，应充(放)电至 3.7V 以后存储。储存期间至少每年充电至 4.2V 一次。建议在长期储存前取下电池。

8)     USB 插座脆弱，应使用柔软的数据线，并避免侧向受力。

9)     请勿随意拆开机壳。拆卸中稍有不慎就会损坏电路，这种损坏不在保修范围内。拆卸射频组件将失去全部保修权利。
