PIA570是一种高性能和低噪声的电流前置放大器，用于放大低频微弱电流信号，且可配置不同带宽和增益，适用于包括：低温测量、芯片低频噪声测量、传感器检测、光电检测、音频和振动工程在内的广泛应用。

仪器可以单独使用，或联合：示波器、锁相放大器、动态信号分析仪等仪器综合使用。

输入

PIA570可将电流信号转换位对应电压信号，增益可设置范 围 ： 1pA/V~1mA/V 。 PIA570 的输 入 完 全 浮 地（BNC屏蔽未连接到机箱地）。前置放大器反馈电容，可通过Fb c调节，以微调带宽，使用小螺丝刀即可操作，同时，BIASV可以测得当前偏置电压所设值。

输出

BNC连接器提供50Ω输出阻抗，能够输出**10Vpp的信号，以驱动其各自后级的负载。

滤波器

PIA570包含两个可编程一阶RC滤波器，通过不同的 组 合 可 实 现 五 种滤 波 器 模 式 设 置 ：LPF(6dB/oct)、BPF(6dB/oct)、HPF(6dB/oct)、LPF(12dB/oct) 、 HPF(12dB/oct)) ，可 通 过 前 面板设置滤波器模式以及截止频率。频率范围从0.03 Hz到1 MHz，按照1-3序列步进递增（例如：3Hz，10Hz，30Hz，100Hz…）。

灵敏度

灵敏度范围可在1mA/V至1pA/V内设置。两种增益模式选择，低噪声模式滤波器之前分配增益以优化噪声性能，而高储备模式在滤波器之后分配增益，以降低对信号过载的敏感度。

电池操作

除了 220V 市电模式，仪器还内 置电池供电。电池模式能大大降低工频干扰、传导骚扰和无线耦合干扰，且方便现场应用。可充 电 的 锂 电 池 提 供长达 10 个小 时 的续航。外接电源时自动充电，充电时间为4小时，前面板LED指示电池的充电状态。

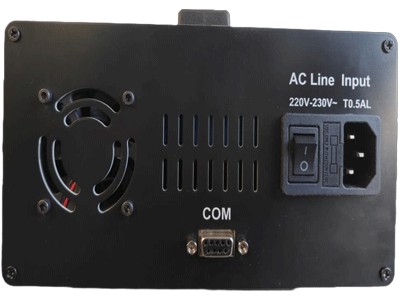

图1-2 PIA570 后面板示意图
